Matrice Rib Type C
Structure à nervure trapèzes lisses variation de profondeur de 40 mm et fond lisse de 40 mm.
1/31 Rib Type C
Glisser pour faire pivoter la vue. Faire défiler ou pincer pour zoomer.
Informations techniques
Dimensions
| Série | Emplois | Dimensions (mm) | Numéro de référence |
|---|---|---|---|
| F | 50 | 5000 1000 | F1031 |
| T | 10 | 5000 1000 | T1031 |

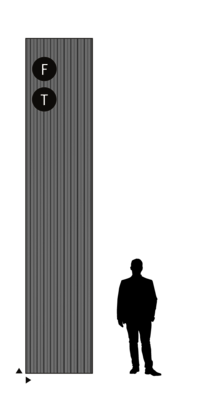

50/10
Les largeurs spécifiées des matrices 10 emplois et 50 emplois sont fixes et garantissent la continuité de la structure dans le cas de motifs linéaires. En revanche, la longueur correspond à une dimension maximale: elle peut être ajustée à partir de 1 m et par paliers de 10 cm en dessous de cette valeur.
Remarque : l’image montre la matrice, et non la vue du béton.
Section
L’image illustre la section de notre matrice structurelle.

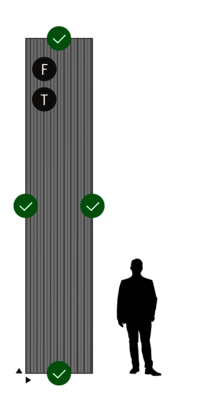

Raccordement
La possibilité de raccordement est assurée pour les dimensions maximales des structures.
Remarque : l’image montre la matrice, et non la vue du béton.
Remarque importante: Afin de garantir l’homogénéité de la surface du béton, il est déconseillé de mélanger les séries.
Matériau
-
MatériauRECKLI Élastomère PUR
-
Limite de températuremax. 65 °C
-
Poids≈ 40 kg/m²
-
Tolérances dimensionnellesDétails sur la page Propriétés des matrices
